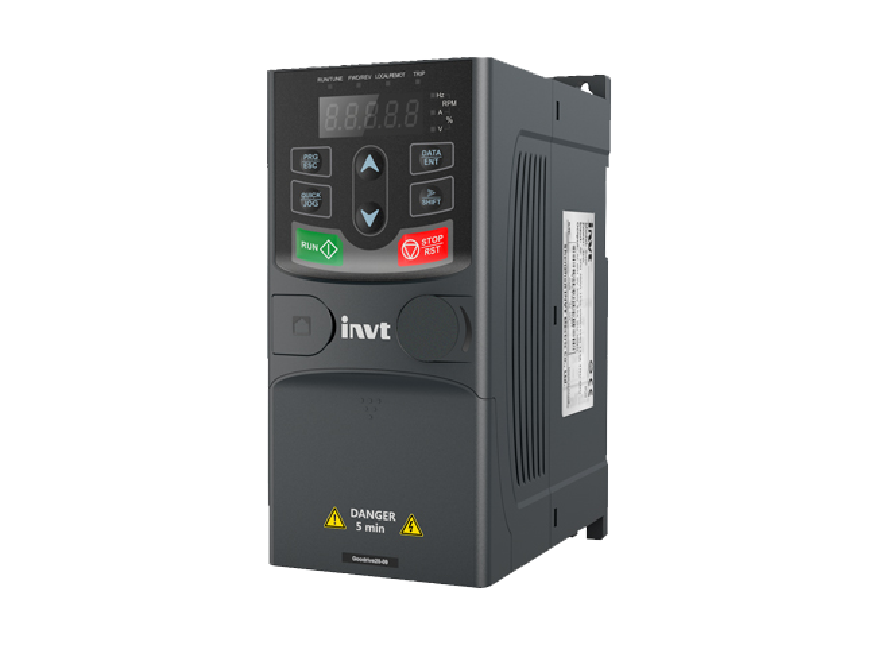

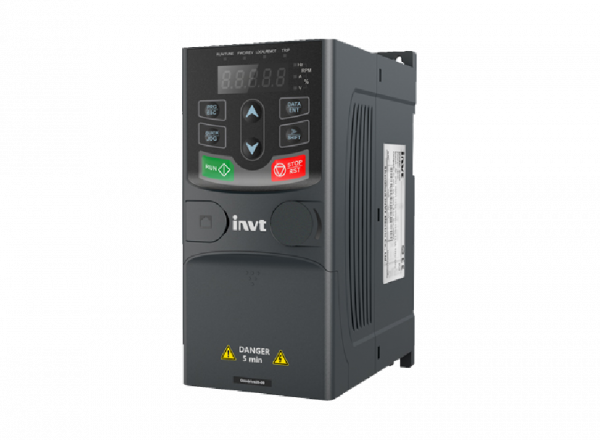

Biến tần INVT GD20-09

Danh mục: Biến tần, Biến tần Chuyên dụng Thương hiệu: INVT

11.570.000₫

Biến tần INVT GD20-09 điều khiển vector vòng hở cho ứng dụng cẩu trục là biến tần vector vòng hở do INVT phát triển, chuyên dùng cho các ứng dụng cẩu trục dựa trên yêu cầu tải trọng và điều khiển đặc thù của tời điện, cẩu châu Âu, cẩu giàn và thiết bị nâng tải nhỏ. Thiết bị tích hợp đầy đủ các chức năng dành riêng cho hệ thống cẩu, đạt chuẩn EMC về tương thích điện từ, đã vượt qua các thử nghiệm độ bền nghiêm ngặt. Thiết kế nhỏ gọn, đáp ứng môi trường hoạt động có tiêu chuẩn cao về độ ồn và EMI.
Thông số chính:

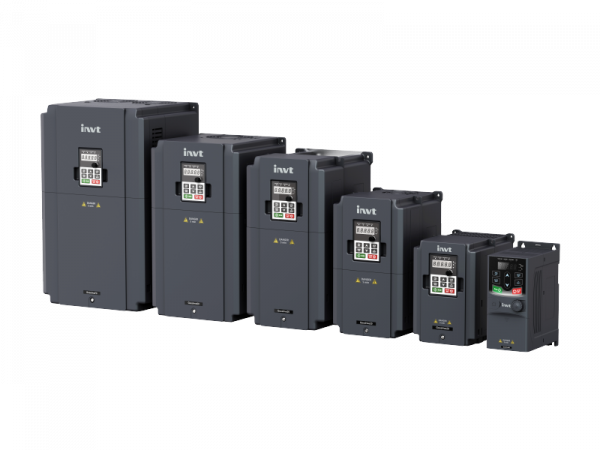

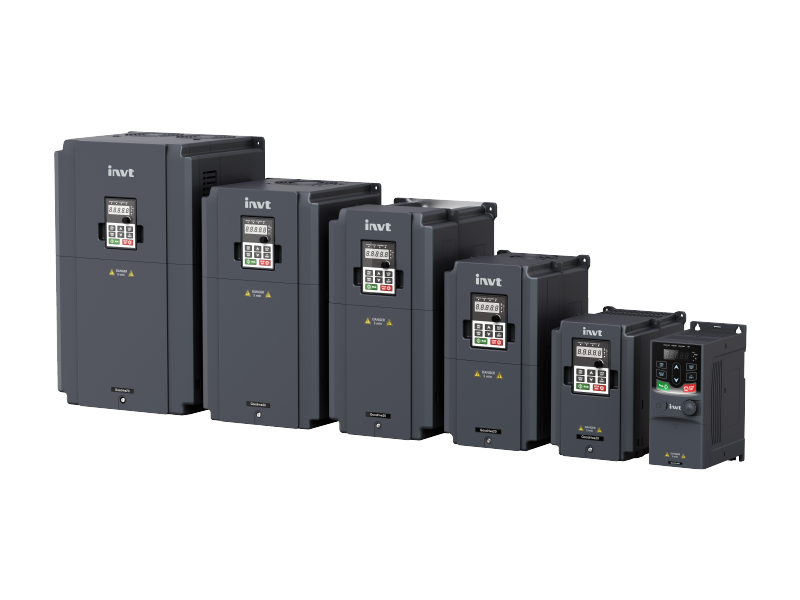

Dải công suất: 0.75 – 37kW
Điện áp hoạt động: 3 pha, 380V (-15%) ~ 440V (+10%)

Giao hàng

toàn quốc

Đổi hàng 15

ngày miễn phí

Đảm bảo

chính hãng

Mô tả

Biến tần INVT GD20-09 điều khiển vector vòng hở cho ứng dụng cẩu trục

Thông số kỹ thuật

Thương hiệu: INVT

Bảo hành: 24 tháng

Chức năng		Thông số kỹ thuật
Công suất ngõ vào	Điện áp ngõ vào (A)	AC 3PH 380V (-15%) – 440V(+10%); Điện áp định mức: 380V
Công suất ngõ vào	Tần số ngõ vào (Hz)	50Hz hoặc 60Hz; Dải cho phép: 47 – 63Hz
Công suất ngõ ra	Điện áp ngõ ra (V)	0 – Điện áp ngõ vào (A)
	Dòng điện ngõ ra (A)	Chi tiết xem trên nhãn biến tần.
	Tần số ngõ ra (Hz)	0 – 150Hz
Tính năng kiểm soát kỹ thuật	Chế độ điều khiển	SVPWM, SVC
	Loại động cơ	Động cơ không đồng bộ (AM)
	Tỷ lệ điều chỉnh tốc độ	Động cơ không đồng bộ: 1: 200 (SVC)
	Độ chính xác tốc độ	± 0.2% (SVC)
	Dao động tốc độ	± 0.3% (SVC)
	Đáp ứng mô-men	< 20ms (SVC)
	Độ chính xác mô-men	10% (SVC)
	Mô-men khởi động	Động cơ không đồng bộ: 0.25Hz/150% (SVC)
	Khả năng quá tải	Phù hợp với các tải hoạt động theo chu kỳ tải S3 (Intermittent periodic dulty)
	Khả năng phanh	100% trong thời gian dài, 120% trong 1 phút và 170% trong 10 giây
Tính năng chạy	Phương thức cài đặt tốc độ (HZ)	Có thể cài đặt tần số thông qua các kênh: Digital,analog, muilti speed, truyền thông Modbus…
	Tự động điều chỉnh điện áp	Điện áp đầu ra luôn giữ ổn định
	Bảo vệ	Hơn 30 chức năng bảo vệ lỗi: quá dòng, quá áp, thiếu điện áp, quá nhiệt, mất pha, thiếu tải và quá tải
Giao diện ngoại vi	Độ phân giải ngõ vào tương tự	≤ 20mV
	Độ phân giải ngõ vào số	≤ 2ms
	Analog input	1 ngõ vào analog: 0-10V/0-20mA. Công suất từ 5.5KW trở lên tích hợp thêm tín hiệu cảm biến nhiệt PT100, có thể cài đặt lựa chọn ngõ vào analog input hoặc PT100 thông qua công tắc gạt DIP.
	Ngõ vào số	Hỗ trợ nguồn bên trong 24V Hỗ trợ ngõ vào điện áp của nguồn điện bên ngoài (-20%)24–48VDC(+10%) và (-10%)24–48VAC(+10%) Thiết bị đầu cuối đầu vào hai chiều, hỗ trợ đồng thời các phương thức kết nối NPN và PNP
	Relay output	3 ngõ ra rơle có thể lập trình RO1A: NO thường mở; RO1B: NC thường đóng; RO1C: chung RO2A: NO; RO2C: chung RO3A: NO; RO3C: chung Công suất tiếp điểm: 3A/AC 250V, 1A/DC 30V
Khác	Nhiệt độ môi trường hoạt động	-10°C–+50°C. Giảm hiệu suất biến tần khi nhiệt độ vượt quá 40°C
	IP rating	IP20
	Mức độ ô nhiễm	Mức độ 2
	Phương pháp làm mát	Làm mát bằng gió cưỡng bức
	Bộ hãm	Được tích hợp trong toàn bộ series
	Altitude	Dưới 1000m. Yêu cầu giảm dần khi độ cao vượt quá 1000m. Giảm 1% cho mỗi lần tăng 100m trên 1000m.
	Cuộn kháng DC	Từ công suất 18,5kW trở lên được trang bị cuộn kháng DC tích hợp.
	Bộ lọc điện từ	Dòng 3PH 380V 5,5kW trở lên có thể đáp ứng các yêu cầu của IEC61800-3 C3 bằng cách kết nối jumper J10; các công suất khác có thể đáp ứng các yêu cầu của IEC61800-3 C3 sau khi được cấu hình với các bộ lọc bên ngoài tùy chọn. Toàn bộ công suất có thể đáp ứng các yêu cầu của IEC61800-3 C2 sau khi được cấu hình với các bộ lọc bên ngoài tùy chọn.

Bảo hành 24 tháng
Bảo trì trọn đời
Luôn có kỹ sư hỗ trợ 24/24
Thanh toán linh hoạt, giao hàng trước thủ tục sau

Đặc tính kỹ thuật

Bộ hãm tích hợp được cấu hình cho toàn bộ công suất biến tần GD20-09.
Thiết kế đầu cuối chuyên dụng, đa dạng lựa chọn.
Ứng dụng logic phanh chuyên dụng:
Logic phanh chuyên dụng: tích hợp xác minh mô-men xoắn để đạt được vận hành an toàn, không bị trượt sau khi thiết lập mô-men xoắn.
Hỗ trợ chọn hướng và chọn phanh khi chuyển đổi FWD/REV để đáp ứng các yêu cầu khởi động khác nhau một cách linh hoạt.
Ứng dụng macro: Tích hợp nhiều macro ứng dụng cẩu trục, hỗ trợ các macro do người dùng xác định, dễ dàng cài đặt và sử dụng.
Điều khiển động cơ roto hình côn: Giúp điều chỉnh từ thông dựa trên các đặc tính của động cơ rôto hình nón để thực hiện điều khiển đóng và nhả phanh nhanh, đơn giản hóa các bước chạy thử và đảm bảo an toàn cho thiết bị.

Ứng dụng

Palăng điện, cẩu trục, cần cẩu châu Âu, giàn cẩu…
