Aptomat khối là gì? MCCB – Molded Case Circuit Breaker là gì?

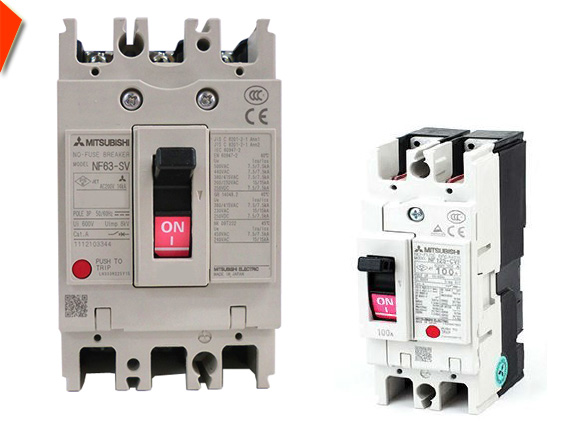

Aptomat khối là gì?

• Bảo vệ chống quá tải – dòng điện vượt quá giá trị định mức và kéo dài hơn mức bình thường của ứng dụng.
• Bảo vệ chống sự cố điện – Trong trường hợp xảy ra sự cố như ngắn mạch hoặc sự cố đường dây, dòng điện cực lớn cần được ngắt ngay lập tức.
• Bật và tắt mạch – Đây là chức năng ít phổ biến hơn của aptomat, nhưng chúng có thể được sử dụng cho mục đích đó nếu không có công tắc thủ công phù hợp.

• Bảo vệ đường dây cấp điện chính – Các mạch cấp điện cung cấp điện cho các tủ phân phối lớn thường có dòng điện rất cao, lên đến hàng trăm ampe. Ngoài ra, nếu thêm nhiều mạch điện vào hệ thống trong tương lai, có thể cần phải điều chỉnh cài đặt ngắt của máy cắt mạch. Do đó, cần có máy cắt mạch vỏ đúc.
• Bảo vệ cụm tụ điện – Cụm tụ điện là một thành phần rất quan trọng của hệ thống điện thương mại và công nghiệp, vì chúng cho phép hiệu chỉnh hệ số công suất – giảm dòng điện trên đường dây và tránh phải trả phí cho công ty điện lực. Các cụm tụ điện lớn có thể tiêu thụ dòng điện cao và cần được bảo vệ bằng MCCB.
• Bảo vệ máy phát điện – Máy phát điện lớn có thể cung cấp công suất lên đến hàng trăm ampe. Ngoài ra, máy phát điện thường rất đắt tiền. Định mức dòng điện cao của máy cắt mạch vỏ đúc cho phép chúng cung cấp khả năng bảo vệ đáng tin cậy trong ứng dụng này.
• Ứng dụng hàn – Một số máy hàn có thể tạo ra dòng điện rất cao, vượt quá khả năng của các aptomat thu nhỏ, đòi hỏi phải sử dụng MCCB.
• Ứng dụng dòng điện thấp yêu cầu cài đặt ngắt có thể điều chỉnh – MCCB không chỉ dành cho các ứng dụng dòng điện cao. Có những mẫu có định mức dưới 100 ampe khi thiết bị dòng điện thấp yêu cầu cài đặt ngắt có thể điều chỉnh do MCCB cung cấp.
• Bảo vệ động cơ – Khả năng bảo vệ đáng tin cậy của MCCB khiến chúng trở thành lựa chọn phù hợp để bảo vệ động cơ. Aptomat vỏ đúc có thể được điều chỉnh để bảo vệ quá tải mà không bị ngắt trong quá trình dòng điện khởi động của động cơ điện.

• Dòng điện khung định mức (Inm) là giá trị dòng điện tối đa mà MCCB được thiết kế, và nó cũng quyết định kích thước vật lý của thiết bị. Dòng điện khung định mức xác định giới hạn trên của dải dòng điện cắt có thể điều chỉnh.
• Dòng điện định mức (In) là giá trị dòng điện mà trên đó bảo vệ quá tải sẽ bị cắt. Đối với MCCB, dòng điện định mức là một dải có thể điều chỉnh thay vì một giá trị cố định. Dòng điện khung định mức xác định giới hạn trên của dải dòng điện định mức.
• Điện áp cách điện định mức (Ui) là điện áp tối đa mà MCCB có thể chịu được theo các thử nghiệm trong phòng thí nghiệm. Điện áp này cao hơn điện áp làm việc định mức, nhằm đảm bảo an toàn trong quá trình vận hành tại hiện trường.
• Điện áp làm việc định mức (Ue) là điện áp hoạt động liên tục mà MCCB được thiết kế. Giá trị này thường tương đương hoặc gần với điện áp hệ thống tiêu chuẩn.
• Khả năng cắt ngắn mạch hoạt động (Ics) là dòng điện sự cố cao nhất mà MCCB có thể cắt mà không bị hư hỏng vĩnh viễn. MCCB có thể được tái sử dụng sau khi cắt đứt sự cố, miễn là không vượt quá giá trị này.
• Khả năng cắt ngắn mạch tối đa (Icu) là dòng điện sự cố tối đa mà MCCB có thể loại bỏ. Nếu dòng điện sự cố vượt quá giá trị này, MCCB sẽ không thể cắt và một cơ chế bảo vệ khác có khả năng cắt cao hơn phải hoạt động. Nếu xảy ra sự cố trên Ics nhưng dưới Icu, MCCB có thể cắt đứt thành công nhưng rất có thể sẽ cần thay thế do hư hỏng.
• Tuổi thọ cơ học của MCCB là số lần thiết bị có thể được vận hành thủ công trước khi hỏng.
• Mặt khác, tuổi thọ điện đề cập đến số lần MCCB có thể cắt trước khi hỏng.

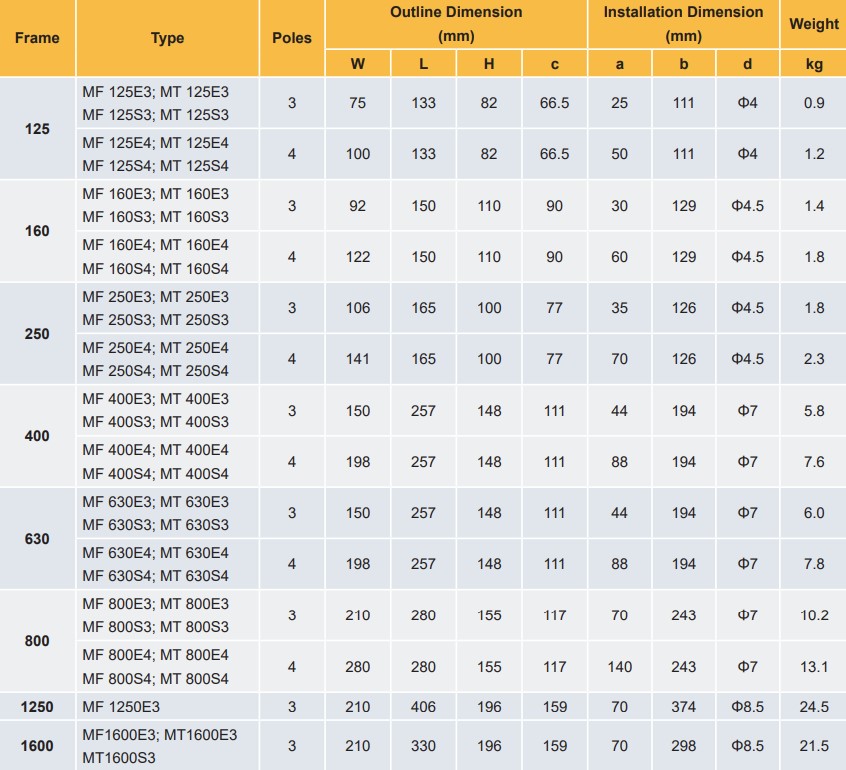

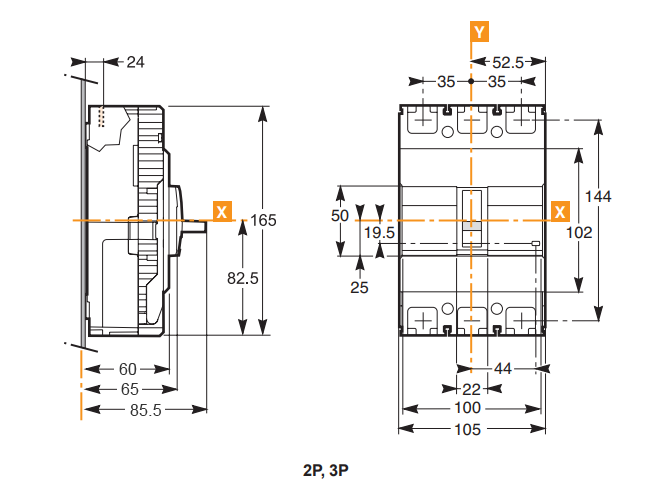

Kích thước MCCB

• Điện áp làm việc định mức của MCCB phải phù hợp với điện áp hệ thống của ứng dụng.
• MCCB phải có thể điều chỉnh đến giá trị cắt phù hợp, được tính toán dựa trên dòng điện tải tiêu thụ.
• Khả năng cắt hoạt động của MCCB phải cao hơn dòng điện sự cố dự kiến trong hệ thống.

• Kiểm tra bằng mắt
• Bôi trơn
• Vệ sinh
• Kiểm tra – như trên

• Các tiếp điểm bị biến dạng hoặc nứt trên vỏ và lớp cách điện, đây là dấu hiệu của quá nhiệt
• Cháy ở các tiếp điểm hoặc vỏ, đây là dấu hiệu của hồ quang điện
• Điều quan trọng cần lưu ý là một số mẫu MCCB có thể mở được, trong khi một số mẫu khác đã được niêm phong tại nhà máy. Nếu mẫu có thể mở được, bạn nên kiểm tra bằng mắt các bộ phận bên trong.
